    anténa
    1.1 Definícia:

    Anténa alebo prijímajúci elektromagnetické žiarenie z vesmíru (informácie) prístroja.
    Radiačné alebo rádiové zariadenie prijíma rádiové vlny. Dôležitou súčasťou sú rádiokomunikačné zariadenia, radary, zariadenia elektronického boja a rádionavigačné zariadenia. Antény sú zvyčajne vyrobené z kovového drôtu (tyče) alebo kovové povrchy vyrobené z prvého sa nazývajú drôtová anténa, ktorá je známa ako anténa. Anténa na vyžarovanie rádiových vĺn, uvedená vysielacia anténa, sa vysiela do vysielača, energia sa prevádza na priestor elektromagnetickej energie striedavého prúdu. Anténa na príjem rádiových vĺn, uvedená prijímacia anténa, ktorou sa elektromagnetická energia zo získaného priestoru prevádza na prijímač s energiou striedavého prúdu. Zvyčajne sa ako vysielacia anténa môže použiť jedna anténa, môže sa použiť aj prijímacia anténa, pretože duplexer môže súčasne vysielať a prijímať zdieľané dáta. Niektoré antény sú ale vhodné iba na príjem antény.
    Opisuje elektrické vlastnosti hlavných elektrických parametrov antény: vzor, ​​koeficient zosilnenia, vstupná impedancia a účinnosť šírky pásma. Anténny vzor je stredom gule k anténe buď guľou (polomer oveľa väčší ako vlnová dĺžka) na priestorovom rozložení rozmerovej grafiky intenzity elektrického poľa. Spravidla obsahuje maximálny smer vyžarovania dvoch navzájom kolmých rovinných grafov smeru. Na sústredenie v určitých smeroch vyžarovania alebo príjmu elektromagnetických vĺn môže uvedená smerová anténa antény, smer znázornený na obrázku 1, zvýšiť účinnú vzdialenosť, aby sa zlepšila odolnosť proti šumu. Môžete použiť určité funkcie vzoru antény, ako je hľadanie, navigácia a smerová komunikácia a ďalšie úlohy. Niekedy, aby ste ďalej zlepšili smerovosť antény, môžete zostaviť niekoľko rovnakých typov anténnych usporiadaní podľa určitých pravidiel, aby ste vytvorili anténne pole. Faktor zosilnenia antény je: Ak je anténa nahradená požadovanou nesmerovou anténou, anténa v pôvodnom smere maximálnej intenzity poľa, rovnaká vzdialenosť stále vytvára rovnaké podmienky intenzity poľa, vstupný výkon nesmerovej antény s pomer skutočného výkonu antény. V súčasnej dobe je veľký faktor zosilnenia mikrovlnnej antény až okolo 10. Geometria antény a pomer prevádzkových vlnových dĺžok vyššia smerovosť silnejšia, koeficient zosilnenia je tiež vyšší. Vstupná impedancia je prezentovaná na vstupe impedancie antény, zvyčajne zahŕňa dve časti odporu a reaktancie. Ovplyvnite jeho prijatú hodnotu, vysielač a podávač sa zhodujú. Účinnosť je: výkon vyžarovania antény a pomer jej vstupného výkonu. Úlohou antény je dosiahnuť úplnú účinnosť premeny energie. Šírka pásma označuje hlavné ukazovatele výkonu antény, aby vyhovovali požiadavkám pri prevádzkovom frekvenčnom rozsahu. Pasívna anténa na vysielanie alebo príjem elektrických parametrov je rovnaká, čo je reciprocita antény. Vojenské antény sú tiež ľahké a pružné, ľahko sa nastavujú a sú vhodné na skrytie schopnosti nezraniteľnosti a na ďalšie špeciálne požiadavky.

    Anténa:
    Mnoho tvar antény, podľa použitia, frekvencia, štruktúra klasifikácie. Dlhé, stredné pásmo, ktoré často používa dáždnikovú anténu v tvare obráteného L; krátka vlnová dĺžka bežne používaná sú bipolárna, klietková, diamantová, periodická logaritmická anténa, rybia kosť; Bežne sa používajú segmenty olovenej antény FM (anténa Yagi), špirálová anténa, antény rohových reflektorov; mikrovlnné antény bežne používané antény, ako sú napríklad klaksónové antény, parabolická reflektorová anténa atď .; mobilné stanice často používajú horizontálnu rovinu pre nesmerové antény, ako sú napríklad bičované antény. Tvar antény zobrazený na obrázku 2. Aktívne zariadenie sa nazýva anténa s aktívnou anténou, ktorá môže zvýšiť zisk a dosiahnuť miniaturizáciu, je určená výlučne pre prijímaciu anténu. Adaptívna anténa je anténne pole a systém adaptívnych procesorov, je ovládaný adaptívnym výstupom každého prvku poľa, takže výstupný signál je najmenší maximálny užitočný výstup signálu, aby sa zlepšila imunita komunikácie, radaru a iného vybavenia. Tam je mikropásková anténa pripevnená k dielektrickému substrátu kovovým vyžarujúcim prvkom na jednej strane a na druhej strane kovového prízemia pozostávajúceho z povrchov lietadiel rovnakého tvaru, s malými rozmermi, nízkou hmotnosťou, vhodných pre rýchle lietadlá.



    Klasifikácia:
    ① Stlačením možno charakter práce rozdeliť na vysielacie a prijímacie antény.
    ② možno rozdeliť podľa účelu komunikačnej antény, rádiovej antény, televíznej antény, radarových antén.
    ③ Stlačením možno prevádzkovú vlnovú dĺžku rozdeliť na dlhovlnnú anténu, dlhovlnnú anténu, AM anténu, krátkovlnnú anténu, FM anténu, mikrovlnnú anténu.
    ④ Stlačte štruktúru a pracovný princíp možno rozdeliť na drôtové antény a anténu atď. Popíšte charakteristický parameter profilu antény, smerovosť, zisk, vstupnú impedanciu, účinnosť žiarenia, polarizáciu a frekvenciu
    Anténu podľa rozmerových bodov môžeme rozdeliť na dva typy:
    anténa


    Jednorozmerná a dvojrozmerná anténna anténa
    Jednorozmerná drôtová anténa sa skladá z mnohých komponentov, napríklad z drôtov použitých na telefónnej linke alebo z nejakého šikovného tvaru, napríklad kábla na televízore pred použitím starých zajačích uší. Monopólová anténa a dvojstupňová dve základné jednorozmerné antény.
    Rozmanitá anténa rôznorodá, plech (štvorcový kov), pole (dvojrozmerný model zväzku dobrého plátku tkaniva), ako aj miska v tvare trúbky.
    Anténu podľa aplikácií môžeme rozdeliť na:
    Ručné staničné antény, automobilové antény, základná anténa troch kategórií.
    Ručnými jednotkami pre osobné použitie vreckovou anténou je anténa, bežná gumová anténa a bičovaná anténa do dvoch kategórií.
    Originálna anténa do auta je namontovaná na komunikačnej anténe vozidla, najbežnejšia je najrozšírenejšia anténa. Štruktúra antény vozidla má tiež skrátenú štvrťvlnu, zmysel pre typ centrálneho pridania, päťosminovú vlnovú dĺžku, dvojitú polovičnú vlnovú formu antény.
    Antény základňových staníc v celom komunikačnom systéme majú veľmi dôležitú úlohu, najmä ako komunikačný uzol komunikačných staníc. Bežne používaná anténa základňovej stanice zo sklenených vlákien má anténu s vysokým ziskom, anténu pre pole Victoria (osem antén s kruhovým poľom), smerovú anténu.


     Máme rôzne anténycolizovať tu)

    Žiarenie:

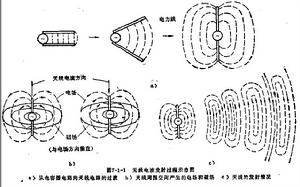

    Kondenzátor na anténu k žiarenie vyžarované v priebehu procesu kondenzátore
    Tam prúdia drôty striedavého prúdu, môže dochádzať k elektromagnetickému žiareniu, schopnosti žiarenia a dĺžke a tvaru drôtu. Na obrázku a je znázornené, že ak sú dva vodiče v tesnej blízkosti, elektrické pole medzi vodičmi je spojené dvoma, takže žiarenie je veľmi slabé; otvorte dva vodiče, ako je to znázornené na obrázkoch b, c, pričom elektrické pole sa šíri v okolitom priestore, žiarenie. Je potrebné poznamenať, že keď je dĺžka drôtu L oveľa menšia ako vlnová dĺžka λ, žiarenie je slabé; dĺžka drôtu L v porovnaní s vlnovou dĺžkou, vodič výrazne zvýši prúd, a tak môže vytvárať silné žiarenie.


    1.2 dipólová anténa
    Dipól je klasická anténa, ktorá je najpoužívanejšia. Jedno polvlnové dipólové miesto je možné jednoducho použiť samostatne alebo ako napájaciu parabolickú anténu, ale môže sa vytvoriť aj niekoľko polvlnových dipólových antén. Ramená rovnakej dĺžky oscilátor nazývané dipól. Každá dĺžka ramena je štvrtina vlnovej dĺžky, čo je polovica vlnového dĺžky oscilátora, uvedeného polovlnového dipólu, znázorneného na obrázku 1.2a. Okrem toho existuje polovičný vlnový dipól, ktorý možno považovať za dvojvlnový dipól prevedený do dlhej a úzkej obdĺžnikovej škatule a dvojvlnový dvojpól naskladaný na dva konce tohto dlhého a úzkeho obdĺžnika sa nazýva ekvivalentný oscilátor Všimnite si, že dĺžka oscilátora je ekvivalentná polovici vlnovej dĺžky, nazýva sa to ekvivalentný oscilátor polovičnej vlny, ktorý je znázornený na obrázku.
    Máme rôzne antény (kliknite tu)

    1.3.1 smerová anténa
    Jednou zo základných funkcií vysielacej antény je dostať energiu z privádzača vyžarovaného do okolitého priestoru, základnou funkciou týchto dvoch je väčšina energie vyžarovanej v požadovanom smere. Vertikálne umiestnený polvlnný dipól má plochu trojrozmerného vzoru v tvare „donut“ (obrázok 1.3.1a). Aj keď trojrozmerný stereoskopický obrazec, ktorý sa dá ťažko nakresliť, ukazuje obrázok 1.3.1b a obrázok 1.3.1c jeho dva hlavné obrazce roviny, grafika zobrazuje anténu v smere určeného smeru roviny. Obrázok 1.3.1b je možné vidieť v axiálnom smere nulového žiarenia prevodníka, maximálneho smeru žiarenia v horizontálnej rovine;

    1.3.1c je možné vidieť z obrázku vo všetkých smeroch v horizontálnej rovine veľkej ako žiarenie.

    1.3.2 Anténa Smerovosť vylepšenia
    Zoskupte niekoľko dipólových polí, ktoré sú schopné riadiť žiarenie, čo má za následok „plochý koblih“, signál sa ďalej koncentruje v horizontálnom smere.
    Na obrázku sú štyri polvlna dipóly usporiadané zvisle hore a dole pozdĺž kolmého radu štyri juan perspektívneho pohľadu a zvislom smere ťažného smere.
    Odrazová doska sa môže tiež použiť na riadenie jednostranného smeru žiarenia, plochá odrazová doska na strane poľa predstavuje anténu pokrytia sektorovej oblasti. Nasledujúci obrázok zobrazuje horizontálny smer pôsobenia odrazovej plochy odrazovej plochy ------ jednostranný smer odrazenej sily a zlepšenie zosilnenia.

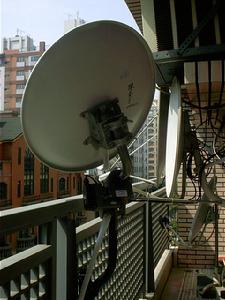

    Použitie parabolického reflektora umožňuje vyžarovanie antény, ako je optika, svetlomety, pretože energia sa koncentruje do malého plného uhla, čo vedie k veľmi vysokému zisku. Je samozrejmé, že zloženie parabolickej antény sa skladá z dvoch základných prvkov: parabolický reflektor a parabolické zaostrenie umiestnené na zdroj žiarenia.
    .



    1.3.3 Gain
    Zisk znamená: rovnaké podmienky vstupného výkonu, skutočný a ideálny prvok vyžarovania antény generované v rovnakom bode v pomere hustoty signálu. Jedná sa o kvantitatívny opis vstupného výkonu koncentrácie úrovne žiarenia antény. Zisky anténnych vzorcov majú zjavne úzky vzťah, čím užší je smer hlavného laloku, tým je bočný lalok menší, tým vyšší je zisk. Dá sa chápať ako zisk ------ fyzikálny význam v určitej vzdialenosti od bodu signálu určitej veľkosti, ak je ideálnym bodovým zdrojom nesmerová vysielacia anténa, až po vstupný výkon 100 W a so ziskom smerovej antény ako vysielacej antény G = 13 dB = 20, vstupný výkon iba 100/20 = 5 W. Inými slovami, zisk antény na jej smere maximálneho vyžarovania účinku žiarenia a neideálna smernosť bodového zdroja porovnávali zosilnenie vstupného účinníka.
    Dipól, ktorý so ziskom G = 2.15dBi.
    Štyri dipól, ktorý usporiadané zvisle pozdĺž vertikálnej, ktoré tvoria vertikálnu rad zo štyroch jüanu a jeho zisk je o G = 8.15dBi (dBi tento objekt je vyjadrené v jednotkách pomerne jednotné žiarenie ideálny zdroj izotropné bodu).
    V prípade, že dipól, ktorý pre porovnávacie objekt, DBD zisk jednotky.
    Polvlnový dipól so ziskom G = 0dBd (pretože je to s ich vlastným pomerom, pomer je 1, pričom sa vezme logaritmus nulových hodnôt.) Vertikálne štyri jüanové pole, jeho zisk je asi G = 8.15 - 2.15 = 6 dBd
    .

    1.3.4 Vyžarovací uhol
    Vzor má zvyčajne viac lalokov, kde maximálna intenzita žiarenia lalok nazývaný hlavný lalok, zvyšok bočného laloku alebo laloky nazývané bočné laloky. Pozri obrázok 1.3.4a, na oboch stranách smeru maximálneho žiarenia k hlavnému laloku intenzita žiarenia klesá o 3dB (polovičná hustota výkonu), uhol medzi dvoma bodmi je definovaný ako šírka lúča s polovičným výkonom (známa tiež ako šírka lúča alebo polovičná šírka hlavného laloku alebo výkonový uhol alebo šírka lúča –3 dB, polovičná šírka lúča, ďalej len HPBW). Čím užšia je šírka lúča, smerovosť, lepšia rola, čím ďalej, tým silnejšia schopnosť proti rušeniu. K dispozícii je tiež šírka lúča, tj. Šírka lúča 10 dB, čo naznačuje, že je to vzor intenzity žiarenia, ktorý znižuje 10 dB (až na jednu desatinu hustoty výkonu) uhla medzi dvoma bodmi..

    1.3.5 predozadný pomer
    Smer figúry, pomer maximálnej prednej a zadnej chlopne nazývanej zadný pomer, označený F / B. Čím viac ako predtým, spätné žiarenie (alebo príjem) antény je menšie. Výpočet zadného pomeru F / B je veľmi jednoduchý ------
    F / B = 10Lg {(pred hustoty výkonu) / (späť hustota výkonu)}
    Predná a zadná časť antény pomer F / B, ak o to požiada, typická hodnota (~ 18 30) dB, výnimočné okolnosti vyžadujú až (35 40 ~) dB.
    1.3.6 anténa získať určitý približný vzorec
    1), čím je užšia šírka hlavného laloku antény, tým vyšší je zisk. Pre všeobecnú anténu možno jej zisk odhadnúť podľa nasledujúceho vzorca:
    G (dBi) = 10Lg {32000 / (2θ3dB, E × 2θ3dB, H)}
    Kde, 2dB, E a 3dB, H v dvoch šírkach zväzku antény hlavnej roviny;
    32000 je zo skúsenosti štatistických údajov.
    2) Pre parabolické antény, možno odhadnúť na základe výpočtu zisku:
    G (dBi) = 10Lg {4.5 × (D / XXUMUM) 0}
    Kde, D je priemer paraboloid;
    λ0 pre strednú vlnovú dĺžku;
    4.5 z empirických štatistických údajov.
    3) pre vertikálne všesmerové antény, s približným vzorcom
    G (dBi) = 10Lg {2L / XXUMUM}
    Kde L je dĺžka antény;
    λ0 pre strednú vlnovú dĺžku;
    anténa

    1.3.7 Horná postranného potlačenie
    Pre anténu základňovej stanice často vyžaduje jej vertikálny (tj. Elevačná rovina) smer obrázku, horná časť prvého bočného laloku lalok je slabší. Toto sa nazýva potlačenie horného laloku. Základňová stanica slúži používateľom mobilných telefónov na zemi, ukazovanie na oblohu je bezradné.

    1.3.8 Anténa downtilt
    Ak chcete, aby sa hlavný lalok, smerujúce k zemi, umiestnenie antény vyžaduje mierny sklon.

    1.4.1 dual-polarizovaná anténa
    Nasledujúci obrázok ukazuje ďalšie dve unipolárne situácie: +45 ° polarizácia a -45 ° polarizácia, používajú sa iba pri zvláštnych príležitostiach. Teda celkovo štyri unipolárne, viď nižšie. Vertikálna a horizontálna polarizačná anténa spolu s dvoma polarizáciami, alebo +45 ° polarizácia a -45 ° polarizácia dvoch polarizačných antén dohromady, tvoria novú anténu --- duálne polarizované antény.
    Nasledujúci obrázok ukazuje dva unipolárne Anténa je namontovaná spolu tvoriť dvojicu dual-polarizovaná anténa, na vedomie, že existujú dva dual-polarizovaná anténa konektor.
    Dual-polarizovaná anténa (alebo príjem) dva priestorovo vzájomne kolmé polarizácie (vertikálne) vlna.

    1.4.2 Polarizácia strata
    Na príjem používajte vertikálne polarizovanú vlnovú anténu s vertikálnymi polarizačnými charakteristikami, na príjem používajte horizontálnu polarizovanú vlnovú anténu s horizontálnou polarizačnou charakteristikou. Na príjem použite pravú kruhovo polarizovanú vlnovú charakteristiku antény s kruhovou polarizovanou vlnou a na použitie ľavostrannú kruhovo polarizovanú vlnovú charakteristiku LHCP.
    príjem antény.
    Keď sa smer polarizácie prichádzajúcej vlny smeru polarizácie prijímacej antény zhoduje, prijatý signál bude malý, to znamená výskyt polarizačných strát. Napríklad: Keď polarizovaná anténa +45 ° prijíma vertikálnu polarizáciu alebo horizontálnu polarizáciu, alebo keď je vertikálna polarizovaná anténa polarizovaná alebo polarizovaná vlna -45 ° +45 ° polarizovaná vlna atď., Generovanie polarizačných strát. Kruhová polarizačná anténa pre príjem lineárne polarizovanej rovinnej vlny, alebo lineárna polarizačná anténa buď s kruhovo polarizovanými vlnami, takže situácia, nevyhnutná je aj strata polarizácie, môže prijímať prichádzajúce vlny ------ polovicu energie.
    Keď je polarizačný smer prijímacej antény k smeru polarizácie vlny úplne ortogonálny, napríklad prijímacia anténa vodorovne polarizovaná na vertikálne polarizované vlny alebo pravostranne kruhovo polarizovaná prijímacia anténa LHCP Prichádzajúcu vlnu nemôže byť anténa úplne prijatá vlnová energia, v takom prípade maximálna strata polarizácie, uvedená polarizácia úplne izolovaná.

    1.4.3 Polarizačná izolácia
    Ideálna polarizácia nie je úplne izolovaná. K anténe pripojené k jednému polarizačnému signálu sa objaví, koľko toho v inej polarizovanej anténe vždy bude trochu. Napríklad je znázornená duálna polarizovaná anténa, nastavený vstupný vertikálny polarizačný výkon antény je 10 W, čo vedie k horizontálnej polarizačnej anténe meranej na výstupe výstupného výkonu. 10 mW.

    1.5 antény Vstupná impedancia Zin
    Definícia: napätie vstupného signálu antény a pomer prúdu signálu, známy ako vstupná impedancia antény. Rin má odporovú zložku vstupnej impedančnej a reaktančnej zložky Xin, konkrétne Zin = Rin + jXin. Reaktantná zložka antény zníži prítomnosť signálneho výkonu z privádzača do extrakcie, aby reaktančná zložka bola nulová, teda pokiaľ je to možné, aby vstupná impedancia antény bola čisto odporová. V skutočnosti, dokonca aj pri návrhu, ladení veľmi dobrej antény, vstupná impedancia tiež zahrnuje malé celkové hodnoty reaktancie.
    Vstupná impedancia konštrukcie antény, veľkosť a pracovná vlnová dĺžka, polovlnová dipólová anténa je najdôležitejšia základná vstupná impedancia Zin = 73.1 + j42.5 (Európa). Keď sa dĺžka skráti (3 - 5)%, možno ju vylúčiť, keď je reaktančná zložka vstupnej impedancie antény čisto odporová, potom vstupná impedancia Zin = 73.1 (Európa) (nominálne 75 ohmov). Upozorňujeme, že striktne povedané, čisto odporová vstupná impedancia antény je z hľadiska frekvenčných bodov správna.
    Mimochodom, polvlny oscilátor ekvivalentná vstupná impedancia dipól, ktorý štyrikrát, tj Zin = 280 (Europe), (nominálna 300 ohmov).
    Je zaujímavé, že pre každú anténu je impedancia antény ľuďmi neustále ladená, požadovaný rozsah prevádzkovej frekvencie, imaginárna časť vstupnej impedancie reálna časť malého a veľmi blízka 50 Ohmov, takže vstupná impedancia antény Zin = Rin = 50 Ohmov ------ anténa k podávaču je v dobrej impedančnej zhode nevyhnutná
    .

    1.6 anténa operačný kmitočtový rozsah (šírka pásma)
    Ako vysielač anténa alebo prijímacie antény, ktoré sú vždy v určitom frekvenčnom pásme (šírka pásma), práca, šírka pásma antény, sú dve rôzne definície ------
    Jedným z nich sú prostriedky: SWR ≤ 1.5 VSWR, šírka prevádzkového frekvenčného pásma antény;
    Jedným z nich je prostriedkom: dole 3 db zisk antény v pásme o šírke.
    V mobilných komunikačných systémov, to je zvyčajne definovaný skôr, konkrétne šírka pásma antény SWR SWR je najviac 1.5, antény operačný frekvenčný rozsah.
    Všeobecne platí, že pracovná šírka pásma pre každé frekvenčné bod, je rozdiel vo výkone antény, ale zníženie výkonu v dôsledku tohto rozdielu je prijateľné.

    1.7 mobilné komunikačné antény základňovej stanice používané, zosilňovač antény a vnútorné anténa

    1.7.1 Panelová anténa
    Panelová anténa GSM aj CDMA je jednou z najbežnejšie používaných tried mimoriadne dôležitých antén základňových staníc. Výhody tejto antény sú: vysoký zisk, dezén koláčových rezov je dobrý, keď je ventil malý, ľahko ovládateľné vertikálne stlačenie dezénu, spoľahlivý tesniaci výkon a dlhá životnosť.
    Panelová anténa je tiež často používaný ako používatelia opakovacích antén, v závislosti od rozsahu úlohy veľkosti Fan Zone mali vybrať príslušné anténne modely.

    1.7.1 Základňová stanica antény základné technické ukazovatele Príklad
    Frekvenčný rozsah 824-960MHz
    Šírka pásma 70MHz
    Získajte 14 ~ 17dBi
    Polarizácia vertikálna
    Impedancia 50Ohm
    VSWR ≤ 1.4
    Pomer spredu dozadu> 25 dB
    Sklon (nastaviteľný) 3 ~ 8 °
    Šírka pásma s polovičným výkonom horizontálna 60 ° ~ 120 ° vertikálna 16 ° ~ 8 °
    Potlačenie postranného laloku vo vertikálnej rovine <-12 dB
    Intermoduulácia ≤ 110dBm

    1.7.1b tvorba high-gain panelová anténa
    A. s viacerými dipól, ktorý usporiadané v lineárnom poli vo zvislej polohe
    B. V lineárnym poľom na jednej strane plus reflektor (reflektor doska, aby dve dipól, ktorý vertikálne pole ako príklad)
    Zisk je G = 11 ~ 14dBi
    C. Za účelom zlepšenia zosilnenia panelovú anténu možno ďalej použiť osem dipól, ktorý riadku matice
    Ako bolo uvedené, štyri polvlnové dipóly usporiadané v lineárnom poli vertikálne umiestneného zosilnenia sú asi 8dBi; strana plus kvartérne lineárne pole odrazovej dosky, menovite konvenčná panelová anténa, zisk je asi 14 ~ 17dBi.
    Plus strana je reflektor osem juanov lineárne pole, tj predĺžená dosková anténa, zisk je asi 16 ~ 19dBi. Je samozrejmé, že predĺžená dĺžka doskovej antény sa u konvenčných doskových antén zdvojnásobila na približne 2.4 m.

    1.7.2 High Gain Antenna Parabolická mriežka
    Fcenovo efektívnym spôsobom sa často používa ako donorová anténa opakovača mriežkovej parabolickej antény. Ako dobré zaostrenie parabolický efekt, teda paraboloidná sada rádiovej kapacity, parabolická anténa s priemerom 1.5 m, podobná mriežke, v pásme 900 megabajtov možno dosiahnuť zisk G = 20dBi. Je zvlášť vhodný pre komunikáciu bod-bod, pretože sa často používa ako donorová anténa opakovača.
    Parabolický súradnicová štruktúra použitá, jednak za účelom zníženia hmotnosti antény, druhý je znížiť odpor vzduchu.
    Parabolická anténa môže zvyčajne byť pred a po pomere najmenej 30dB, čo je opakovač systém proti self-vzrušený a robil prijímacie antény musí spĺňať technické špecifikácie.

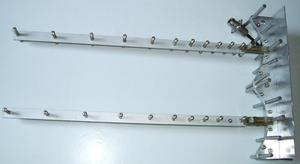

    1.7.3 Yagi smerová anténa

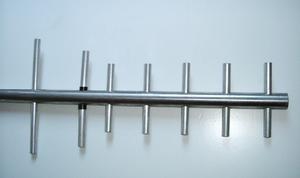

    Yobojsmerná anténa s veľkým ziskom, kompaktná štruktúra, ľahko nastaviteľná, lacná atď. Preto je obzvlášť vhodná na komunikáciu bod-bod, napríklad vnútorný distribučný systém, ktorý je mimo preferovaného typu antény prijímajúcej anténu.
    Yagi antény, väčší počet buniek, tým vyšší je zisk, obvykle 6-12 jednotka smerová Yagi anténa, zisk až 10-15dBi.
    Máme veľmi užitočnú anténu Yagi (kliknite tu)

    1.7.4 Vnútorná stropná anténa
    Vnútorná stropná anténa musí mať kompaktnú štruktúru, krásny vzhľad, jednoduchá inštalácia.
    Videná na trhu dnes vnútorná stropná anténa, tvarujúca veľa farieb, ale jej podiel na vnútornom jadre bol takmer rovnaký. Vnútorná štruktúra tejto stropnej antény je síce malá, ale pretože je založená na teórii širokopásmovej antény, použití počítačom podporovaného dizajnu a ladenia pomocou sieťového analyzátora, môže uspokojiť prácu v požiadavky na veľmi široké frekvenčné pásmo VSWR, v súlade s národnými normami, pracujúce v indexe širokopásmovej antény pomeru stojatých vĺn VSWR ≤ 2. Samozrejme, aby sa dosiahlo lepšie VSWR ≤ 1.5. Mimochodom, vnútorná stropná anténa je anténa s nízkym ziskom, zvyčajne G = 2 dBi.

    1.7.5 Vnútorná anténa pre montáž na stenu
    Vnútorné steny anténa musí mať kompaktnú štruktúru, krásny vzhľad, jednoduchá inštalácia.
    Videný na trhu dnes vnútorná nástenná anténa, tvarovať farbu veľa, ale to robilo vnútorné jadro podielu je takmer rovnaké. Konštrukcia vnútornej steny antény je vzduchová dielektrická mikropásková anténa. Vďaka rozšíreniu štruktúry pomocných antén v šírke pásma, použitiu počítačom podporovaného návrhu a použitiu sieťového analyzátora na ladenie sú schopné lepšie vyhovieť pracovným požiadavkám širokopásmového pripojenia. Mimochodom, vnútorná nástenná anténa má určitý zisk asi G = 7dBi.
    2 Niektoré základné pojmy z vĺn
    V súčasnej dobe GSM a CDMA mobilných komunikačných používané kapely sú:
    GSM: 890-960MHz, 1710-1880MHz
    CDMA: 806-896MHz
    806-960MHz frekvenčný rozsah FM rozsahu; 1710 ~ 1880MHz frekvenčný rozsah je mikrovlnná rúra rozsah.
    Vlny rôznych frekvencií, alebo rôznych vlnových dĺžok, jeho šírenie charakteristiky nie sú totožné, alebo dokonca veľmi odlišné.
    2.1 vo voľnom priestore komunikačná vzdialenosť rovnice
    Nechajte vysielať výkon PT, vysielacia anténa zisk GT, pracovná frekvencia f. Prijatý výkon PR, zisk prijímacej antény GR, vzdialenosť odosielajúcej a prijímacej antény je R, potom je rádiové prostredie bez rušenia, strata šírenia rádiových vĺn na ceste L0 má tento výraz:
    L0 (dB) = 10Lg (PT / PR)
    = 32.45 20 + LGF (MHz) + 20 LGR (km)-GT (dB)-GR (dB)
    [Príklad] Nech PT = 10W = 40dBmw, GR = GT = 7 (dBi), f = 1910MHz
    Q: R = 500 čas, PR =?
    Odpoveď: (1) L0 (dB) sa vypočíta
    L0 (dB) = + 32.45 20 Lg1910 (MHz) + 20 Lg0.5 (km)-GR (dB)-GT (dB)
    = 32.45 65.62 +-6-7-7 78.07 = (dB)
    (2) PR Výpočet
    PR = PT / (107.807) = 10 (W) / (107.807) = 1 (μW) / (100.807)
    = 1 (μW) / 6.412 = 0.156 (μW) = 156 (mμW)
    Mimochodom, 1.9GHz rádio penetračné vrstvy tehál, o strate (10 15 ~) dB

    2.2 VKV a mikrovlnnej prenosové vedenie, dohľad

    2.2.1 Konečným pohľad do diaľky
    FM konkrétna mikrovlnná rúra, vysoká frekvencia, vlnová dĺžka je krátka, jej zemská vlna sa rýchlo rozpadá, takže sa nespoliehajte na šírenie pozemnej vlny na veľké vzdialenosti. FM konkrétne mikrovlnná rúra, hlavne šírením priestorových vĺn. Stručne, rozsah priestorových vĺn v priestorovom smere vlny šíriacej sa po priamke. Je zrejmé, že v dôsledku zemského zakrivenia šírenia vesmírnych vĺn existuje limitný pohľad do vzdialenosti Rmax. Pozrite sa na najvzdialenejšiu vzdialenosť od oblasti, ktorá sa tradične nazýva zóna osvetlenia. extrémna vzdialenosť Rmax sa pozerajte mimo oblasť, ktorá sa potom nazýva tieňovaná oblasť. Bez toho, aby sme hovorili týmto jazykom, použitie ultrakrátkej vlny, mikrovlnnej komunikácie, prijímacieho bodu vysielacej antény by malo spadať do hraníc optického rozsahu Rmax. O polomer zakrivenia Zeme, od hranice vzhľadu Rmax a vysielacej antény a výšky prijímacej antény HT, je vzťah medzi HR: Rmax = 3.57 {√ HT (m) + √ HR (m)} (km)
    Ak vezmeme do úvahy úlohu atmosférickej refrakcie v rádiu, by sa mal limit byť revidovaná pozerať do diaľky
    Rmax = 4.12 {√ HT (m) + √ HR (m)} (km)

    anténa
    Vzhľadom k tomu, frekvencia elektromagnetickej vlny, je oveľa nižšia, než je frekvencia svetelných vĺn, šírenia vĺn efektívne pohľad na vzdialenosti od Re Rmax sa okolo výšky% 70, tj, Re = 0.7Rmax.
    Napríklad, HT a HR, resp 49 a 1.7, účinný optický rozsah re = 24km.

    2.3 vĺn vlastnosti v rovine na zemi
    Priame ožarovanie vysielačom antény sa nazýva rádiový bod priamej vlny; vysielacia anténa vyžarovaných rádiových vĺn smerujúcich k zemi, keď sa odrazená vlna zeme dostane do prijímacieho bodu, sa nazýva odrazená vlna. Je zrejmé, že bodom príjmu signálu by mala byť priama vlna a syntéza odrazenej vlny. Syntéza vlny sa nepáči 1 +1 = 2 ako jednoduchý algebraický súčet výsledkov so syntetickou priamou vlnou a rozdiel odrazenej vlnovej dráhy medzi vlnami sa líši. Rozdiel vlnových dráh je nepárny násobok polovičnej vlnovej dĺžky, priamej vlny a signálu odrazenej vlny, aby sa syntetizovalo maximum; rozdiel vlnových dráh je násobkom vlnovej dĺžky, priama vlna a odčítanie signálu odrazenej vlny, syntéza je minimalizovaná. Je vidieť prítomnosť odrazu zeme, takže priestorové rozloženie intenzity signálu sa stáva pomerne zložitým.
    Skutočný bod merania: Ri určitej vzdialenosti, sila signálu s rastúcou vzdialenosťou alebo výškou antény bude zvlnená; Ri v určitej vzdialenosti sa vzdialenosť zvyšuje so stupňom redukcie alebo antény, sila signálu bude. Znižuje sa monotónne. Teoretický výpočet dáva vzťah Ri a výšky antény HT, HR:
    Ri = (4HTHR) / l, l je vlnová dĺžka.
    Je samozrejmé, musí Ri byť menšie než limitné pohľadom do diaľky Rmax.

    2.4 viaccestnej šírenia rádiových vĺn
    V FM, mikrovlnnom pásme, bude rádio v procese šírenia narážať na prekážky (napr. Budovy, vysoké budovy alebo kopce atď.), Ktoré budú odrážať rádio. Existuje teda veľa spôsobov, ako dosiahnuť odrazenú vlnu prijímacej antény (celkovo by sa mala zahrnúť aj odrazená vlna od zeme), tento jav sa nazýva viaccestné šírenie.
    Vďaka viaccestnému prenosu sa priestorové rozloženie sily signálneho poľa stáva pomerne zložitým, nestabilným, na niektorých miestach zosilneným signálom, miestna sila signálu oslabená; aj kvôli vplyvu viaccestného prenosu, ale tiež kvôli zmenám smeru polarizácie vĺn. Okrem toho majú rôzne prekážky na odraze rádiových vĺn rôzne kapacity. Napríklad: železobetónové budovy na FM, mikrovlnná odrazivosť silnejšia ako tehlová stena. Mali by sme sa pokúsiť prekonať negatívne účinky účinkov šírenia viacerých ciest, ktoré sú pri komunikácii vyžadujúcej vysoko kvalitné komunikačné siete, ľudia často využívajú dôvodmi techniky priestorovej rozmanitosti alebo polarizačnej rozmanitosti.

    2.5 diffracted vĺn
    Pri prenose veľkých prekážok sa vlny budú šíriť okolo prekážok pred nimi, čo je jav nazývaný difrakčné vlny. FM, mikrovlnná vysokofrekvenčná vlnová dĺžka, slabá difrakcia, sila signálu v zadnej časti vysokej budovy je malá, vznik takzvaného „tieňa“. Stupeň kvality signálu je ovplyvnený, a to nielen vo vzťahu k výške a budove, a prijímacej anténe na vzdialenosť medzi budovou, ale aj na frekvencii. Napríklad je tu budova s ​​výškou 10 metrov, budova za vzdialenosťou 200 metrov, kvalita prijatého signálu je takmer neovplyvnená, ale na 100 metrov sa intenzita prijímaného signálu výrazne znížila ako v prípade bez budov. Všimnite si, že, ako už bolo povedané, že rozsah oslabenia aj pri frekvencii signálu pre RF signál 216 až 223 MHz je intenzita prijímaného signálneho poľa ako bez nízkych budov 16 dB, pre RF signál 670 MHz prijímané signálne pole Žiadne budovy s nízkou intenzitou pomer 20dB. Ak je výška budovy do 50 metrov, potom vo vzdialenosti menej ako 1000 metrov budov bude ovplyvnená a zoslabená intenzita poľa prijatého signálu. To znamená, že čím vyššia je frekvencia, tým vyššia je budova, tým viac prijímacej antény v blízkosti budovy, sila signálu a vyššia úroveň ovplyvnenej kvality komunikácie; Naopak, čím nižšia je frekvencia, tým viac nízkych budov je umiestnených ďalej od prijímacej antény a dopad je menší.
    Preto výber základňové stanice stránky a nastaviť anténu, uistite sa, že vziať do úvahy šírení difrakcie možných nepriaznivých účinkoch, poznamenal difrakcia šírenie z rôznych faktorov vplyvu.
    Tri prenosové linky je niekoľko základných pojmov
    Pripojte kábel antény a výstupu vysielača (alebo vstupu prijímača) nazývaný prenosové vedenie alebo napájač. Hlavnou úlohou prenosového vedenia je efektívne prenášať energiu signálu, preto by malo byť schopné vysielať výkon signálu vysielača s minimálnymi stratami na vstup vysielacej antény alebo prijatý signál antény prenášaný s minimálnymi stratami do prijímača. vstupy, a to by nemalo samo osebe rušiť rušivé signály, zachytené alebo tak nejako, vyžaduje, aby boli prenosové vedenia chránené
    Mimochodom, keď fyzická dĺžka prenosového vedenia je rovná alebo väčšia ako je vlnová dĺžka prenášaného signálu, je prenosové vedenie tzv dlhá.

    3.1 typ prenosovej linky
    Segmenty prenosovej linky FM sú zvyčajne dva typy: paralelné prenosové vedenia a koaxiálne prenosové vedenie; prenosové vedenia mikrovlnného pásma sú koaxiálne káblové prenosové vedenia, vlnovody a mikropáskové pásky. Paralelné drôtové prenosové vedenie tvorené dvoma paralelnými drôtmi, ktoré je symetrické alebo vyvážené prenosové vedenie, túto stratu napájača, nemožno použiť pre pásmo UHF. Koaxiálne prenosové vedenie dva vodiče boli tienené jadro a medené pletivo, medené pletivo uzemnené, pretože dva vodiče a zem asymetria, tzv. Asymetrické alebo nevyvážené prenosové vedenia. Koaxiálny prevádzkový frekvenčný rozsah, nízke straty, spojený s určitým elektrostatickým tieniacim účinkom, ale interferencia magnetického poľa je bezmocná. Nepoužívajte silné prúdy paralelné s linkou, vedenie sa nemôže nachádzať v blízkosti nízkofrekvenčného signálu.

    3.2 charakteristická impedancia prenosového vedenia
    Okolo nekonečne dlhého pomeru napätia a prúdu prenosového vedenia je definovaný ako charakteristická impedancia prenosového vedenia, Z0 predstavuje a. Charakteristická impedancia koaxiálneho kábla sa počíta ako
    Z. = [60 / √ εr] × Log (D / d) [Euro].
    Kde, D je vnútorný priemer koaxiálneho kábla vonkajšieho vodiča medené siete, d priemere drôtených lán;
    εr je relatívny dielektrikum medzi permitivitou vodičov.
    Typicky Z0 = 50 Ohm, tam Z0 = 75 ohm.
    Z vyššie uvedenej rovnice je zrejmé, že charakteristická impedancia vodičov privádzača je iba s priemerom D a d, a dielektrická konštanta εr medzi vodičmi, ale nie s dĺžkou napájača, frekvenciou a terminálom napájača bez ohľadu na pripojenú impedanciu záťaže.

    3.3 podávač koeficient útlmu
    Napájací zdroj prenosu signálu, okrem odporových strát vo vodiči, aj dielektrická strata tam izolovaného materiálu. Strata s dĺžkou vedenia sa zvyšuje aj pracovná frekvencia sa zvyšuje. Preto by sme sa mali pokúsiť skrátiť dĺžku racionálneho distribučného podávača.
    Dĺžka jednotky veľkosti straty generovanej koeficientom útlmu β vyjadrená v jednotkách dB / m (dB / m), káblová technológia väčšina pokynov na jednotke s dB / 100 m (db / sto metrov).
    Nechajte príkon podávača P1, z dĺžky L (m) výkon podávača je P2 môže nepriezvučnosti TL byť vyjadrená ako:
    TL = 10 × Lg (P1 / P2) (dB)
    Činiteľ útlmu
    β = TL / L (dB / m)
    Napríklad NOKIA7 / 8
    palca nízky kábel, koeficient útlmu 900MHz β = 4.1 dB / 100 m, možno zapísať ako β = 3dB / 73 m, to znamená výkon signálu pri 900 MHz, každý cez túto dĺžku kábla 73 m, výkon na menej ako polovicu.
    Obyčajný kábel, ktorý nemá nízku úroveň, napríklad SYV-9-50-1, koeficient útlmu 900MHz β = 20.1 dB / 100 m, možno zapísať ako β = 3dB / 15 m, to znamená frekvenciu signálu 900 MHz. 15 metrov dlhý tento kábel, napájanie sa zníži na polovicu!

    3.4 Matching Concept
    Aký je zápas? Zjednodušene povedané, napájací terminál pripojený k záťažovej impedancii ZL sa rovná charakteristickému napájaciemu napájaču Z0, napájací terminál sa nazýva zodpovedajúce pripojenie. Zhoda, tam sa prenáša iba na zaťaženie terminálu privádzača a terminál odrazenej vlny nevytvára žiadne zaťaženie, preto je zaťaženie antény ako koncovka, aby sa zaistilo, že sa anténa spáruje, aby sa získal všetok signál. Ako je uvedené nižšie, v ten istý deň, keď sú zosúladené impedancia vedenia 50 Ohmov s 50 ohmovými káblami, a deň, keď je impedancia vedenia 80 Ohmov, s 50 ohmovými vodičmi nezodpovedajúce.
    Ak je anténny prvok s väčším priemerom, vstupná impedancia antény voči frekvencii je malá, ľahko sa udržuje zhoda a napájač, potom anténa má široký rozsah pracovných frekvencií. Naopak, je užšia.
    V praxi bude vstupná impedancia antény ovplyvnená okolitými objektmi. Aby sa zabezpečila dobrá zhoda s napájaním antény, bude sa vyžadovať aj montáž antény meraním, príslušnými úpravami miestnej štruktúry antény alebo pridaním zhodného zariadenia.

    3.5 útlm
    Ako bolo poznamenané, keď sa napájač a anténa zhodujú, napájač neodráža vlny, iba incident, ktorý sa prenáša na anténu pohybujúcej sa vlny napájača. V tomto okamihu sú amplitúda napájacieho napätia v celej prúdovej amplitúde rovnaká, impedancia napájacieho zdroja v ktoromkoľvek bode sa rovná jeho charakteristickej impedancii.
    A anténa a podávač sa nezhodujú, impedancia antény sa nerovná charakteristickej impedancii podávača, zaťaženie podávača môže absorbovať iba vysokofrekvenčnú energiu na časti prenosu a nemôže absorbovať celú túto časť energia sa neabsorbuje, odrazí sa späť a vytvorí odrazenú vlnu.
    Napríklad, na obrázku, pretože impedancia antény a podávač typu 75-ohm, ohm 50 impedancia nesúlad, výsledkom je

    3.6 PSV
    V prípade nesúladu podávač súčasne dopadá a odráža vlny. Fáza dopadajúcich a odrazených vĺn na rovnakom mieste, amplitúda napätia maximálnej sumy amplitúdy napätia Vmax, tvoriace antinódy; dopadajúce a odrazené vlny v opačnej fáze vzhľadom na lokálnu amplitúdu napätia sa znížia na minimálnu amplitúdu napätia Vmin, vznik uzla. Ďalšia hodnota amplitúdy každého bodu je medzi antinódami a uzlom medzi. Táto syntetická vlna sa nazývala radové státie.
    Odrazenej vlny napätia a pomer sa nazýva udalosť amplitúdy napätia odrazu, označil R
    Amplitúda odrazenej vlny (ZL-Z0)
    R = ─ ─ ─ ─ ─ = ─ ─ ─ ─ ─ ─ ─
    Dopadajúcej vlny amplitúda (ZL + Z0)
    Antinode amplitúda napätia uzla napätie stojaca vlna pomer ako pomer, tiež volal napätie pomer stojatých vĺn, označil VSWR
    Amplitúdy napätia antinode Vmax (1 + R)
    PSV = ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ = ─ ─ ─ ─
    Stupeň konvergencie napätie uzla Vmin (1-R)
    Ukončenie zaťažovacia impedancia ZL a charakteristické impedancie Z0 bližšie, činiteľ odrazu R je menšia, PSV je bližšie k 1, tým lepšie zápasu.

    3.7 Zariadenie na vyvažovanie
    Zdroje alebo zaťaženie alebo prenosovej linky, na základe ich vzťahu k zemi, možno rozdeliť do dvoch typov vyvážený a nevyvážený.
    Ak sa zdroj signálu a zemné napätie medzi oboma koncami s rovnakou opačnou polaritou nazýva zdroj vyváženého signálu, inak sa nazýva nevyvážený zdroj signálu; ak sa záťažové napätie medzi oboma koncami zeme rovná a má opačnú polaritu, nazýva sa vyrovnávanie zaťaženia, inak sa nazýva nevyvážené zaťaženie; ak je impedancia prenosového vedenia medzi dvoma vodičmi a rovnakou zemou, nazýva sa to vyvážené prenosové vedenie, inak nevyvážené prenosové vedenie.
    Pri nevyváženom zaťažení by sa mala použiť nerovnováha medzi zdrojom signálu a koaxiálnym káblom, v rovnováhe medzi zdrojom signálu a vyvážením zaťaženia by sa malo použiť pripojenie paralelných vodičových prenosových vedení, aby sa efektívne prenášal výkon signálu, inak sa nevyvážia alebo rovnováha sa zničí a nebude fungovať správne. Ak chceme vyvážiť zaťaženie nevyvážené prenosové vedenie a pripojené, obvyklým prístupom je inštalácia medzi zrno „vyvážené - nevyvážené“ prevodné zariadenie, bežne označované ako balun.

    3.7.1 Vlnová dĺžka baluns polovice
    Tiež známy ako trubicový balun v tvare písmena "U", ktorý sa používa na vyváženie napájacieho koaxiálneho kábla s nevyváženým napájaním a polovlnovým dipólovým pripojením medzi. Trubica v tvare „U“ má efekt transformácie impedancie balunu v pomere 1: 4. Mobilný komunikačný systém využívajúci charakteristickú impedanciu koaxiálneho kábla je v Európe zvyčajne 50, takže v anténe YAGI sa na dosiahnutie konečnej a hlavnej napájacej impedancie 200 ohmového koaxiálneho kábla používa polovičný vlnový dipól ekvivalentný prispôsobeniu impedancie približne 50 EUR.

    3.7.2 štvrtinová vlnová dĺžka vyvážená - nevyvážená device
    Použitie štvrť-vlnová dĺžka prenosu zakončovací obvod otvorený charakter vysokofrekvenčné anténa dosiahnuť vyvážený vstupný port a výstupný port koaxiálny podávača rovnováhy medzi nevyvážená - nevyvážené konverzie.

    4.Feature
    A) Polarizácia: anténa vyžarujúca elektromagnetické vlny je možné použiť na vertikálnu alebo horizontálnu polarizáciu. Keď sú interferenčná anténa (alebo vysielacia anténa) a anténa citlivého zariadenia (alebo prijímacia anténa) rovnaké polarizačné charakteristiky, zariadenia citlivé na žiarenie v indukovanom napätí sú generované na vstupe najsilnejšie.
    2) Smerovosť: priestor vo všetkých smeroch smerom k zdroju rušenia vyžarovaného elektromagnetického rušenia alebo citlivé zariadenie prijíma zo všetkých smerov schopnosť elektromagnetického rušenia je iná. Popíšte parametre žiarenia alebo príjmu uvedených smerových charakteristík.
    3) polárny graf: anténa Najdôležitejšou vlastnosťou je jeho vyžarovací diagram alebo polárny diagram. Polárny diagram antény je vyžarovaný z rôznych uhlov smeru vytvoreného diagramu výkonu alebo sily poľa
    4) Zisk antény: smerové zosilnenie antény smerové zosilnenie antény. G v oboch smeroch strata antény, výkon vyžarovania antény je o niečo menší ako vstupný výkon
    5) Reciprocita: polárny diagram prijímacej antény je podobný pólovému diagramu vysielacej antény. Preto antény pre príjem a príjem nijako zásadne nelíšia, niekedy však nie sú recipročné.
    6) Súlad: dodržiavanie frekvencií antény, pásmo vo svojej konštrukcii môže efektívne fungovať aj mimo tejto frekvencie je neefektívne. Rôzne tvary a štruktúry frekvencie elektromagnetického vlnenia prijímaného anténou sú rôzne.
    Anténa je široko používaná v rozhlasovom priemysle. Elektromagnetická kompatibilita, anténa sa používa hlavne na meranie senzorov elektromagnetického žiarenia, elektromagnetické pole sa prevádza na striedavé napätie. Potom s hodnotami intenzity elektromagnetického poľa
    ​​získaný faktor antény. Preto meranie EMC v anténach, faktor antény vyžadoval vyššiu presnosť, dobré parametre stability, ale anténu so širším pásmom.

    5 Faktor antény
    Sú namerané hodnoty intenzity poľa ​​anténa meraná s pomerom napätia výstupného portu antény prijímača. Elektromagnetická kompatibilita a jej vyjadrenie je: AF = E / V
    Logaritmické zastúpenie: dBAF = DBE-dBV
    AF (dB / m) = E (dBμv / m) -V (dBμv)
    E (dBμv / m) = V (dBμv) AF (dB / m)
    Kde: E - intenzita poľa antény, v jednotkách dBμv / m
    V - napätie na anténnom porte, jednotka je dBμv
    AF-anténa faktorom v jednotkách dB / m
    Faktor antény AF by sa mal uvádzať pri výrobe antény a mal by sa pravidelne kalibrovať. Faktor antény antény uvedený v príručke je obvykle v diaľkovom poli, nereflexnom a 50 ohmovom zaťažení meranom pod.










    Zoznamu Všetky Otázka

    prezývka

    E-mail

    otázky

    Náš ďalší produkt:

    Profesionálny balík vybavenia FM rádiovej stanice







    Hotelové IPTV riešenie




      Zadajte e-mail, aby ste dostali prekvapenie

      fmuser.org

      es.fmuser.org
      it.fmuser.org
      fr.fmuser.org
      de.fmuser.org
      af.fmuser.org -> afrikánčina
      sq.fmuser.org -> albánsky
      ar.fmuser.org -> arabčina
      hy.fmuser.org -> Arménsky
      az.fmuser.org -> azerbajdžanský
      eu.fmuser.org -> baskičtina
      be.fmuser.org -> bieloruský
      bg.fmuser.org -> Bulgarian
      ca.fmuser.org -> katalánčina
      zh-CN.fmuser.org -> čínština (zjednodušená)
      zh-TW.fmuser.org -> čínština (tradičná)
      hr.fmuser.org -> chorvátčina
      cs.fmuser.org -> čeština
      da.fmuser.org -> dánčina
      nl.fmuser.org -> Dutch
      et.fmuser.org -> estónčina
      tl.fmuser.org -> filipínsky
      fi.fmuser.org -> fínčina
      fr.fmuser.org -> French
      gl.fmuser.org -> galícijčina
      ka.fmuser.org -> gruzínsky
      de.fmuser.org -> nemčina
      el.fmuser.org -> Greek
      ht.fmuser.org -> haitská kreolčina
      iw.fmuser.org -> hebrejčina
      hi.fmuser.org -> hindčina
      hu.fmuser.org -> Hungarian
      is.fmuser.org -> islandský
      id.fmuser.org -> indonézština
      ga.fmuser.org -> írsky
      it.fmuser.org -> Italian
      ja.fmuser.org -> japončina
      ko.fmuser.org -> kórejčina
      lv.fmuser.org -> lotyšský
      lt.fmuser.org -> litovčina
      mk.fmuser.org -> macedónsky
      ms.fmuser.org -> malajčina
      mt.fmuser.org -> maltčina
      no.fmuser.org -> Norwegian
      fa.fmuser.org -> perzský
      pl.fmuser.org -> poľština
      pt.fmuser.org -> portugalčina
      ro.fmuser.org -> rumunčina
      ru.fmuser.org -> ruština
      sr.fmuser.org -> srbčina
      sk.fmuser.org -> slovenčina
      sl.fmuser.org -> slovinčina
      es.fmuser.org -> španielčina
      sw.fmuser.org -> svahilčina
      sv.fmuser.org -> švédčina
      th.fmuser.org -> Thai
      tr.fmuser.org -> turečtina
      uk.fmuser.org -> ukrajinčina
      ur.fmuser.org -> urdčina
      vi.fmuser.org -> Vietnamese
      cy.fmuser.org -> waleština
      yi.fmuser.org -> jidiš


  •

    FMUSER Bezdrôtové vysielanie videa a zvuku je jednoduchšie!

  • Kontakt

    adresa:
    Budova č. 305 Izba HuiLan č. 273 Huanpu Road Kanton Čína 510620

    E-mail:
    [chránené e-mailom]

    Tel / Aké aplikácie:
    + 8618078869184

  • Kategórie

  • Prihlás sa na odber Newslettra

    PRVÉ ALEBO CELÉ NÁZOV

    E-mail

  • riešenie paypal  Western UnionBank of China
    E-mail:[chránené e-mailom]   WhatsApp: +8618078869184 Skype: sky198710021 Chat so mnou
    Copyright 2006 2020-Powered By www.fmuser.org

    Kontaktujte nás
